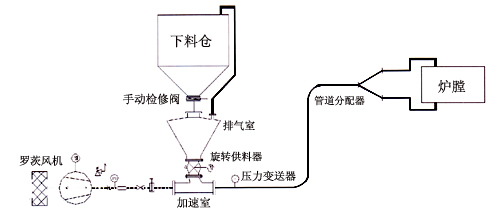

旋轉供料器連續輸送系統典型輸送流程
旋轉供料器連續輸送系統屬于稀相輸送系統，由于旋轉供料器能夠?qū)崿F(xiàn)連續工作，其輸送系統也是連續輸送系統，可用于一處向多處同時進行分散輸送。旋轉供料器輸送系統是利用低正壓氣體通入供料器下部的噴射器中與從旋轉供料器下的物料混合、加速，進入輸送管道，料和氣一起送到終點，再經料氣分離，物料落入貯倉，氣體進行回收或直接排入大氣。
旋轉供料器連續輸送系統是利用氣壓差原理與噴射流技術、流態化技術相結合，吸收現代氣力輸送兩相流的理論，針對粉體氣力輸送中、近距離要求連續輸送的特點而開發的專用輸送系統。
其特點：
1.結構簡單、運行可靠、輸送穩定；
2.操作簡單、布置方便靈活；
3.輸送壓力低，密封可靠、輸送無污染，滿足自身環保及工程對所輸物料的品質要求；
4.對氣源的品質要求不高，系統一般采用羅茨風機供氣，一般無需進行氣源后處理；
5.設備經濟，運行費用低。適用于一處向多處進行分散輸送。
旋轉供料器技術參數
|
型號 |
容積(升／轉) |
口徑 |
電機功率(KW) |
氣源壓力(Kpa) |
重量(Kg) |
|
MRl5 |
1.8 |
DNl25 |
0.37 |
≤58.8 |
102 |
|
MR30 |
2.8 |
DNl25 |
0.37 |
118 |
|
|
MR50 |
4.3 |
DNl50 |
0.37 |
140 |
|
|
MR70 |
6.6 |
DN200 |
0.75 |
160 |
|
|
MRl20 |
12.6 |
DN250 |
0.75 |
200 |
|
|
MR220 |
22.3 |
DN300 |
1.5 |
310 |
|
|
MR300 |
31.4 |
DN300 |
1.5 |
400 |
|
|
MR400 |
41.5 |
DN350 |
2.2 |
425 |
|
|
MR600 |
59 |
DN400 |
2.2 |
520 |
|
|
MR800 |
80 |
DN450 |
4.0 |
650 |
