氣力提升泵連續輸送系統

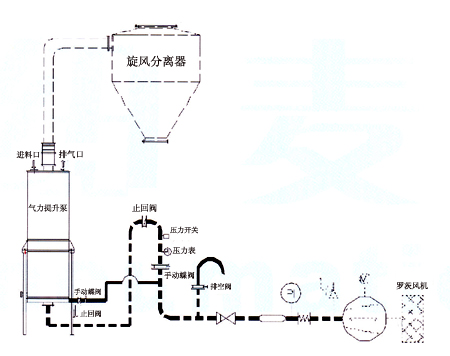

典型的輸送系統流程：
TH氣力提升泵是以低壓空氣為動力(30KPa-60KPa)，連續垂直提升粉狀輸送設備，凡充氣作用下能夠流化不發生離析現象的粉狀物料，均都可被垂直輸送。
TH氣力提升泵無旋轉部件，維修簡單，性能可靠，是粉狀物料提升的經濟選擇。
TH氣力提升泵系統由TH型氣力提升泵、供氣裝置、氣力提升輸送管、料氣分離器等組成。粉狀物料由進料管喂入泵體，輸送物料的低壓氣體一部分進入流化氣室，另一部分通過止回閥、進氣閥、提升泵底部風管并以高速由噴嘴噴入輸料管中，由進入流化室的低壓氣體通過氣化板把噴嘴周圍的物料充分氣化，出噴嘴進入輸料管的壓縮空氣使在噴嘴周圍和輸料管口形成局部負壓，把被氣化的物料吸入輸料管、被高速氣流提升到所需高度后進行料氣分離。
TH型氣力提升泵的技術參數：
|
規格 |
泵體直徑 |
提升管直徑 |
輸送能力 |
風量 |
氣源風壓 |
|
mm |
mm |
m3／h |
m3/min |
KPa |
|
|
TH90 |
914 |
DN80～DN250 |
10～50 |
6～60 |
≤58.8 |
|
THl20 |
1220 |
DN300 |
70 |
85 |
|
|
THl50 |
1524 |
DN350～DN400 |
99～130 |
115～150 |
|
|
THl80 |
1824 |
DN450 |
165 |
190 |
|
|
TH200 |
2124 |
DN500 |
200 |
230 |
|
|
TH250 |
2428 |
DN600 |
300 |
330 |
